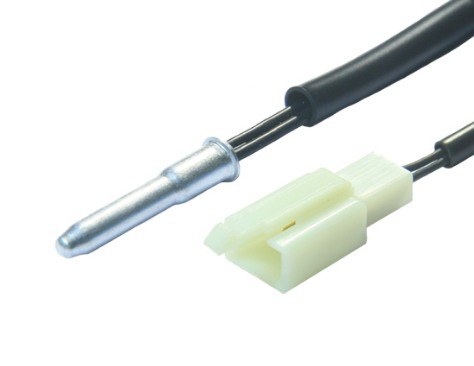

名称：汽车空调冷凝器温度传感器
■ 特征
| 乐队：Veteng | 用途：用于冷凝器温度传感。 |
| 产品型号：VT0202XA070 | 产品工作温度范围：- 40℃ ~ +125℃ |
|
机构认可：UL |
NTC热敏电阻工作温度。范围： - 40℃ ~ +150℃ |

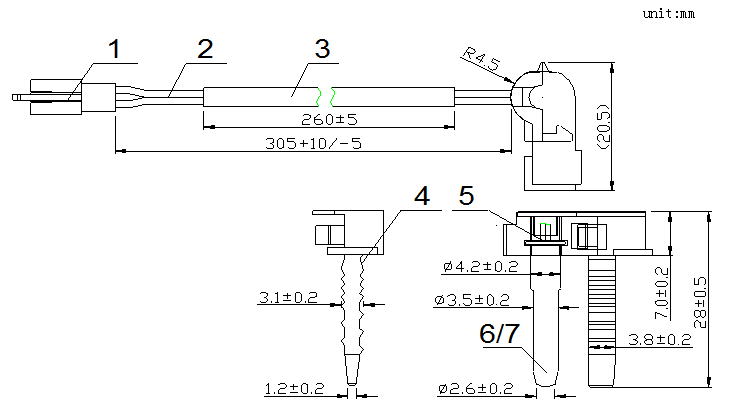

■ 产品图纸
■ 材料清单
| 项目 | 材料 | 数据表 | 量 |
| 1 | 壳 | 铝壳Ф2.6X3.5X23(DES1503006A-0) | 1 PCS |
| 2 | NTC热敏电阻 |
LSCH 202X3500FAJG R25=2.2285 KΩ+2.5/-3%B25/50=3500 K±1% |
1 PCS |
| 3 | 环氧树脂 | G-108 L：Gu-01L：G-008X黑色 | / |
| 4 | 管 | Φ3.5*4.5 600 V黑色聚氯乙烯外壳(无标记)260毫米 | 1个PCS |
|
5 |
铁丝 |
UL 3266 26 AWG 2C TS 300V 125℃黑色330 mm | 1 PCS |
| 6 | 支架 | 4.0*28白色支架 | 1 PCS |
| 7 | 终端 | DJ 611-2.8X0.5黄铜 | 2 PCS |
|
端子 |
DJ7021A-2.8-1米色 | 1 PCS |
● 外壳、组件、电线、连接器，以及它们的颜色、大小、形状和处理方法，都可以根据您的设计定制
● 这个壳的特殊形状元件，我们可以合作设计和制造新的模具
● 如果您需要样品，请与我们联系。
■ 电特性
| 没有。 | 项目 | 符号 | 试验条件 | 敏。 | 也不是。 | 马克斯。 |
单位 |
|
1 |
0℃电阻 | R0 |
Ta=0℃±0.0 5℃
PT≦0.1mW |
6.019 | 6.270 | 6.494 | KΩ |
| 2 | 25℃阻力 | R25 |
Ta=25℃±0.0 5℃ PT≦0.1mW |
2.162 |
2.229 | 2.284 | KΩ |
|
3 |
50℃电阻 | R50 |
Ta=50℃±0.0 5℃ PT≦0.1mW |
/ | 0.906 | / | KΩ |
| 3 |
B值 |
B25/100 | 3853.887*lNK | 3465.0 | 3500 | 3535.0 | K |
| 4 | 热耗散常数 | δ | Ta=25℃(空气中) | / | 4.0 | / | M W/℃ |
| 5 | 响应时间-进入液体 | τ | Ta=25±0.5℃ | / | / | 5.0 | 证交会 |
| 6 | 高锅试验 | / | DC1800V 60秒 | / | / | 1.0 | 马 |
| 7 | 绝缘试验 | / | DC500V 60秒 | 100 | / | / | MΩ |
● 电阻、B值和其他参数可以选择为您的要求。
■ 机械试验
| 没有。 | 项目 | 通行准则 | 试验条件 |
|---|---|---|---|
| 1 |
拉 试验 |
不是松了， 无变形 |
1树脂，在键合时，涂20N(约2.0kg)1分钟。 在终端和电线之间，施加50N(约5.0KG)1分钟 |
| 2 |
滴下 试验 |
外观无 明显损伤 |
在高度1米处，产品自由下落，落在10毫米厚的橡木板上，3次。 |
■ 可靠性试验
|
|
项目 | 通行准则 | 试验条件 |
|---|---|---|---|
| 1 | 高温储存 |
⊿R/R25≤±3% ⊿B/B≤±3% 外观无明显损坏 |
105±3℃，1000±24h，采用DC5V系列1KΩ固定电阻，试验后在常温下等待2h。 |
| 2 | 低温储存 |
-20±5℃，1000±24H 测试结束后，在常温下等待2小时。 |
|
| 3 | 恒温恒湿试验 |
40±2℃，90%~95%RH，100 h±24h 测试结束后，在常温下等待2小时。 |
|
| 4 | 温度冲击试验(空气中) |
-20℃×30 min→25℃×5 min→250℃×30 min→25℃×5 min，周期5次 测试结束后，在常温下等待2小时。 |
|
|
5 |
煮沸试验 | 90±3℃，1000±24h，系列1KΩ固定电阻，试验后，在常温下等待2小时。 | |
| 6 | 盐雾试验 | 5%盐水，35℃±1℃，96h，表面腐蚀面积不应超过表面积的5%。 | |
| 7 | 防撞试验 | 传感器倾斜60度，自由落体，传感器与至少25公斤的钢板相撞。 | |
| 8 | 过流试验 |
105±3℃，施加5 min恒流， 经过24小时的测试，在常温下等待2小时 |
|
| 9 | 振动试验 | 频率：10~55 Hz，振幅2.5mm，方向：X，Y，Z，每6小时 |
■ 贮存条件
1温度：-10℃~+40℃
相对湿度：≦75%RH
3远离腐蚀性的大气和阳光。
4储存期：1年
■ 产品应用条件
1应用中的使用温度和功率不应超过产品规格中所列的规格；
移动和安装产品时要小心处理；
当产品上出现变形或生锈的套管时，不应使用产品；
4破损壳体或观察到外壳变形过大时，不应使用产品；
5避免产品在操作温度范围内温度波动过大；
6不要对产品施加过大的冲击和振动；
7.不要过度拉或弯曲导线；
8在任何有腐蚀气体(CO2、NH3、SOX、NOX)的环境中不得使用；
不要在任何环境中使用含盐水、酸、碱和有机的电解液。
9在有水的环境中不使用。高水分、高腐蚀性的溶液；
10通过NTC元件的电流会引起自热，并可能影响测量；
11本产品属于表面贴压式温度传感器，使用时需充分制作底面并加热；
