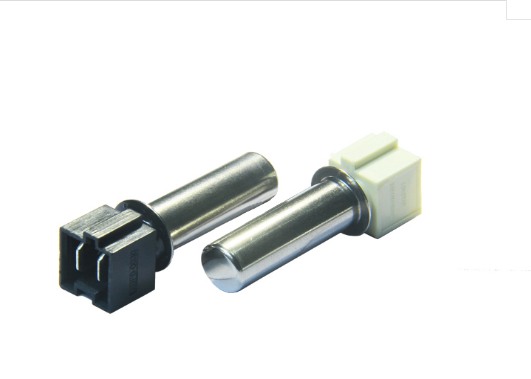

名称：洗衣机温度传感器
■ 特性
| 乐队：Veteng | 用途：用于洗衣机温度传感。 |
| 产品型号：VT0482XA163 | 产品工作温度范围：- 20℃ ~ +130℃ |
|
机构认可：UL
|
峰值额定功率(25度)℃):50兆瓦
|

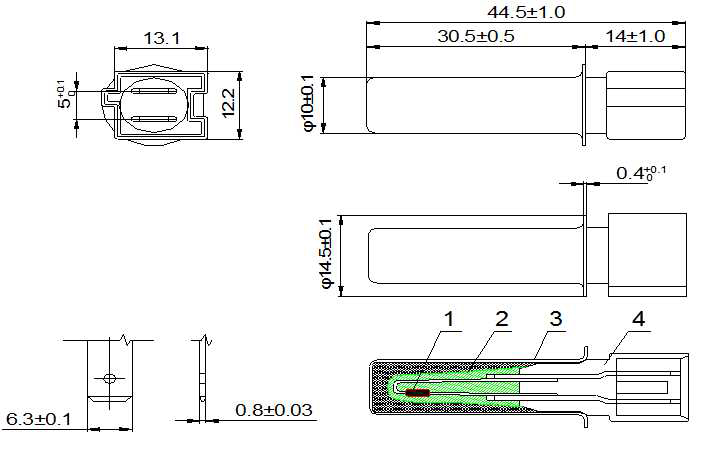

■ 产品图纸
单位：毫米
■ 材料清单
| 项目 | 材料 | 数据表 | 量 |
| 3 | 壳 |
10.0X14.5X30.5 SUS 304壳牌(DES1410001 A-0) |
1个PCS |
| 1 | NTC热敏电阻 |
A482X3950FAJG (R60=1.204 KΩ±2%B25/85=3966 K±1.5%) |
1个PCS |
| 2 | 环氧 | G-308：G00-308：G-008X黑色 | / |
| 4 | 连接器 |
6.3型PBTB连接器白色 |
1个PCS |
● 外壳、组件、电线、连接器，以及它们的颜色、大小、形状和处理方法，都可以根据您的设计定制
● 壳属于特殊形状元件，我们可以合作设计和制造新的模具
● 如果您需要样品，请与我们联系。
■ 电特性
| 没有。 | 项目 | 符号 | 试验条件 | 敏。 | 也不是。 | 马克斯。 |
单位 |
|
1 |
0℃电阻 | R0 |
Ta=0℃±0.0 5℃
PT≦0.1mW |
15.031 | 15.768 | 16.505 | KΩ |
| 2 | 25℃阻力 | R25 |
Ta=25℃±0.0 5℃ PT≦0.1mW |
4.661 |
4.828 | 4.995 | KΩ |
|
3 |
30℃电阻 | R30 |
Ta=30℃±0.0 5℃ PT≦0.1mW |
3.764 | 3.890 | 4.016 | KΩ |
|
4 |
40℃阻力 | R40 |
Ta=40℃±0.0 5℃ PT≦0.1mW |
2.500 | 2.573 | 2.645 | KΩ |
| 5 | 60℃电阻 | R60 |
Ta=60℃±0.0 5℃ PT≦0.1mW |
1.180 | 1.204 | 1.228 | KΩ |
| 6 | 83℃阻力 | R83 |
Ta=83℃±0.0 5℃ PT≦0.1mW |
0.538 | 0.554 | 0.569 | KΩ |
| 7 | 85℃电阻 | R85 |
Ta=85℃±0.0 5℃ PT≦0.1mW |
/ | 0.520 | / | KΩ |
| 8 |
B值 |
B25/100 | 3853.889*lNK | 3906.5 | 3966.0 | 4025.5 | K |
| 9 | 热耗散常数 | δ |
T1=85±0.2℃，Ta=25±1℃ 自然冷却法 |
/ | 5.0 | / | M W/℃ |
| 10 | 响应时间-进入液体 | τ | T1=47.1±0.2℃，T2=85±0.2℃，Ta=25±1℃自然冷却法 | / | 16.0 | / | 证交会 |
| 11 | 高锅试验 | / | AC 3750V 1秒 | / | / | 0.5 | 马 |
| 12 | 绝缘试验 | / | DC500V 1秒 | 100 | / | / | MΩ |
● 电阻、B值和其他参数可以选择为您的要求。
■ 机械试验
| 没有。 | 项目 | 通行准则 | 试验条件 |
|---|---|---|---|
| 1 |
拉 试验 |
外观无 明显损伤 |
用施加在每根引线100 N上的负载紧固身体10秒 |
| 2 |
滴下 试验 |
在高度1米处，产品自由下落，落在10毫米厚的橡木板上，5次。 |
■ 可靠性试验
|
没有。 |
项目 | 通行准则 | 试验条件 |
|---|---|---|---|
| 1 | 高温储存 |
⊿R/R25≤±3% ⊿B/B≤±3% DC500V 1秒 AC 3750V 1秒 |
105±5℃，1000±24H |
| 2 | 低温储存 |
-30±5℃，1000±24H
|
|
| 3 | 恒温恒湿试验 |
40±2℃，90%~95%RH，168 H±24H 测试结束后，在常温下等待2小时。 |
|
| 4 | 温度冲击试验(空气中) |
-30℃×30 min→25℃×1 min→105℃×30 min→25℃×1 min，周期1000次 测试结束后，在常温下等待2小时。 |
|
| 9 | 振动试验 | 频率：20~200 Hz，上下振动4H，水平振动4H | |
■ 贮存条件
1温度：-10℃~+40℃
相对湿度：≦75%RH
3远离腐蚀性的大气和阳光。
4储存期：1年
■ 产品应用条件
1应用中的使用温度和功率不应超过产品规格中所列的规格；
移动和安装产品时要小心处理；
当产品上出现变形或生锈的套管时，不应使用产品；
4破损壳体或观察到外壳变形过大时，不应使用产品；
5避免产品在操作温度范围内温度波动过大；
6不要对产品施加过大的冲击和振动；
7.不要过度拉或弯曲导线；
8在任何有腐蚀气体(CO2、NH3、SOX、NOX)的环境中不得使用；
不要在任何环境中使用含盐水、酸、碱和有机的电解液。
9在有水的环境中不使用。高水分、高腐蚀性的溶液；
10通过NTC元件的电流会引起自热，并可能影响测量；
11本产品属于表面贴压式温度传感器，使用时需充分制作底面并加热；
