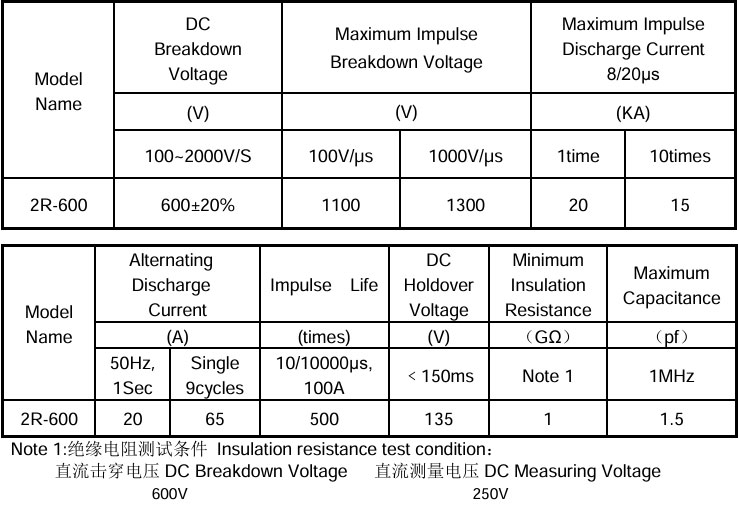

产品性能参数Product Capability Parameter

测试说明 Testing Description

标准条件：除非另有说明，所有的测试时在下述的环境条件下进行。

直流击穿电压：在没有施加电压时，GDT应在黑暗中至少放置15min，并在这种情况 下，以电压上升速率为100V/s~2000V/s进行测试。

最大冲击放电电流：采用未使用过的GDT，施加8/20μs冲击波形，通过电流为电性参数表所示，规定试验次数的一半用一种极性，另一半用相反的极性，时 间间隔为3分钟，试验品在施加最后一次电流的1小时内测试直流击穿电压值应在初始值的-20%~+30%范围内。如有必要，允许在施加最后一次电流后24小时内重测。

冲击耐受电压能力：采用未使用过的GDT，施加10/700μs冲击波形，通过电流为电性参数表所示，规定试验次数的一半用一种极性，另一半用相反的极性， 时间间隔为3分钟，试验品在施加最后一次电流的1小时内测试直流击穿电压值应在初始值的-20%~+30%范围内。

交流放电电流：采用未使用过的GDT试验品，施加标称电流的规定值，每次通电时间1秒钟，间隔3分钟，总共施加10次电流，电流源的交流电压有效值不应小于GDT的最大直流放电电压的150%，在施加最后一次电流的1小时内测试直流击穿电压值及绝缘电阻值，如果有必要，允许在施加最后一次电流后24小时内重测。

冲击寿命：应采用未使用过的GDT试验品，施加8/20μs 100A的冲击试验波形。规定试验次数的一半用一种极性，另一半用相反的极性，时间间隔为3分钟，试验品在施加最后一次电流的1小时内测试直流击穿电压值应在初始值的-20%~+30%范围内。

绝缘电阻：在GDT的每一电极对其他电极之间测量绝缘电阻。对于标称直流放电电压不高于150V的GDT，用50V的直流电压实验。当标称直流放电电压高于150V时，用100V的直流电压实验。

电容值：除非有特别的规定，仅在1MHz的情况下，在所有电极之间测量GDT的电容量。

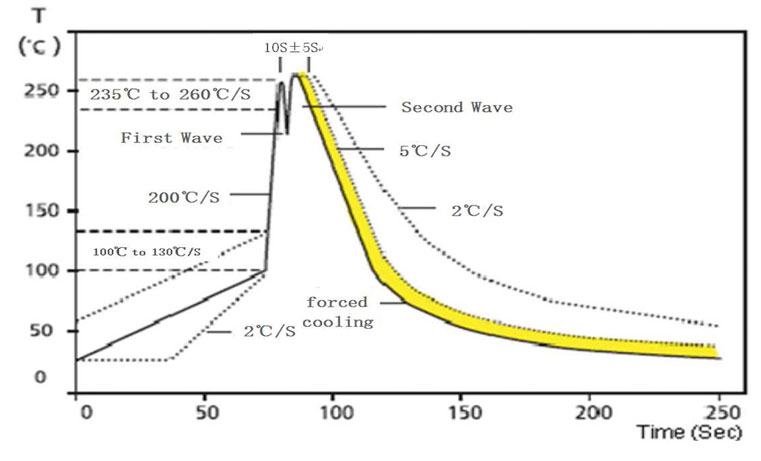

建议波峰焊曲线 Wave soldering
