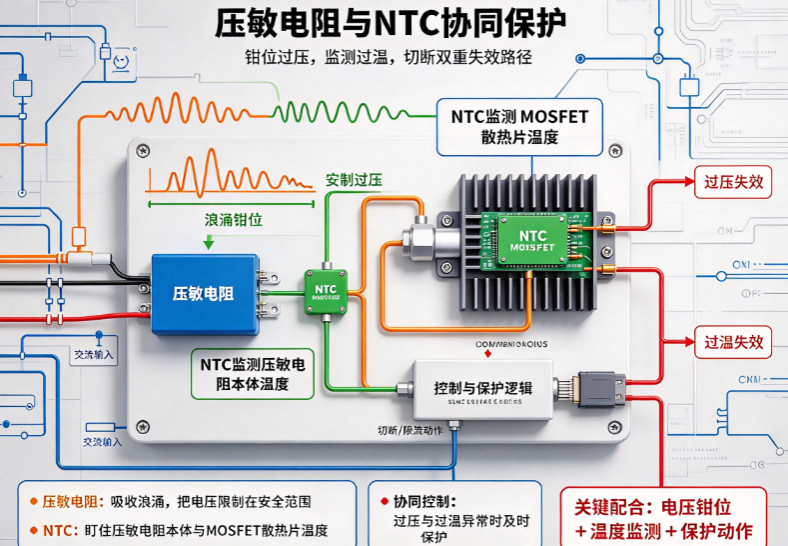

通信电源板（-48V/48V）同时面对两类威胁：输入端kV级雷击与开关浪涌，以及机柜高温下功率器件的持续发热。压敏电阻把浪涌钳位在安全范围，NTC盯住压敏电阻本体和MOSFET散热片的温度——两者配合，才能同时堵住过压与过温两条失效路径。

一、通信电源板的两类威胁

通信电源多装在室外机柜、基站或工业现场，端口直接承受雷击感应和电网操作过电压，8/20μs组合波可达kV级、kA级。这类微秒级能量冲击靠压敏电阻并联泄放，把母线电压钳在后续器件能承受的水平。第二类威胁来自板内：MOSFET、整流桥、变压器在密闭机柜里长期工作，散热片常在70~90℃，风道堵塞或负载偏重时结温迅速逼近上限，这是分钟到小时级的累积，靠NTC测温后由MCU降额或切断。

更关键的是压敏电阻自身的失效模式。多次浪涌冲击后晶界劣化，漏电流增大并在额定电压下持续发热，形成"漏电流—温升—劣化"的正反馈，严重时热击穿短路甚至起火。过压保护器件本身也需要温度保护，这正是把NTC贴在MOV本体上的原因。

二、保护电路拓扑（文字描述）

AC/DC 输入 → 保险丝 F1 → MOV 并联（L-N 或 DC+/DC-），NTC-1 贴 MOV 本体 → 整流桥 → 母线电容 → 功率级（MOSFET 散热片贴 NTC-2）→ 输出
NTC-1、NTC-2 → RC 滤波（10kΩ + 100nF）→ MCU ADC → 告警 / 降额 / 切断

三、压敏电阻选型与计算示例

压敏电阻的第一原则是：正常工作时不能动作，浪涌到来时要先于后级器件动作。压敏电压 V1mA 一般取工作电压的 1.5 倍以上，并留出电网波动与温度降额的余量。

V1mA ≥ 1.5 × 48 V = 72 V → 取 82 V 规格
（V1mA 公差 ±10%，下限 73.8 V，仍高于 72 V，正常不导通）
通流容量：按 2 kA 浪涌等级，选 5 kA / 8/20 μs、片径 14 mm
钳位电压：82 V 规格在 1 A 下约 135 V，后级器件耐压需 ≥150 V
大连续直流电压：约 65 V DC，覆盖 -48 V 系统的 60 V 上限

若板子为 48V 直流输入、后级用 100V 耐压 MOSFET，82V 压敏电阻约 135V 的钳位电压已超过器件耐压，应把后级提到 150V 以上，或在 MOV 之后再加一级 TVS 做精细钳位；AC 输入一次侧常用 600V 级器件，余量充足。能量吸收则按浪涌等级估算并留 2 倍以上余量，片径从 14mm 加到 20mm 能量约翻倍，但体积与漏电流同时上升。

四、NTC选型与协同逻辑

两个测温点用同一款NTC便于备料与校准：R25=10K、B值3950、精度±1%，环氧包封或玻封。NTC-1 用导热胶压在 MOV 本体上，测的是本体温度而非柜内空气温度；NTC-2 贴在 MOSFET 散热片靠近管芯处，结温按热阻折算。

采样用简单的电阻分压：NTC 与 10kΩ 串联，3.3V 参考，NTC 在下端。按 B 值公式，10K/B3950 在 85℃ 时约 1.07kΩ，采样电压约 0.32V；89℃ 时约 0.96kΩ，约 0.29V。

R(T) = R25 × exp[ B × (1/T − 1/298.15) ]
85℃（358.15 K）：R ≈ 10k × exp[3950 × (0.002792 − 0.003354)] ≈ 1.07 kΩ
V_ADC = 3.3 V × 1.07k / (10k + 1.07k) ≈ 0.32 V
89℃：R ≈ 0.96 kΩ → V_ADC ≈ 0.29 V（可作为超温判定阈值）

12 位 ADC、3.3V 参考下，0.29V 约 360 个码值，0.32V 约 397 个码值，足以区分预警与切断。阈值分层：MOV 本体 85℃ 预警、95℃ 切断或降额；功率级按结温上限单独设定，两路都加 5℃ 回差和 3~5 秒延时，避开浪涌泄放瞬间的温升误触发。

NTC 只是传感器，不是保护执行器件。开路、短路或脱胶都会让保护失效，执行要交给继电器、MOSFET 或温度保险丝；高安全场合建议在 MOV 支路再串一只温度保险丝做冗余。

五、布局与安规要点

MOV 尽量靠近输入端子，引线短而粗，减小浪涌路径寄生电感；NTC 与 MOV 本体贴紧并涂导热胶，引线不要与泄放回路并行布线，交叉时尽量垂直，进 ADC 前加 RC 滤波。

通信电源主要看 YD/T 282、GB/T 17626.5（浪涌）、GB/T 17626.4（EFT）和 GB/T 17626.2（ESD），出口设备参考 ITU-T K.20/K.21。压敏电阻需具备 CQC/UL/VDE 认证，整机浪涌测试时同步记录 NTC 采样值，确认保护动作没有误触发。
