一、痛点：工业现场测温为什么跳

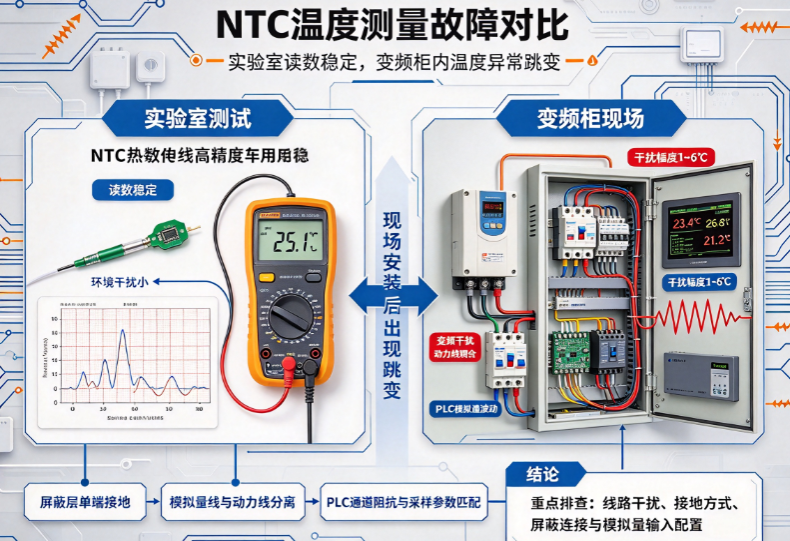

做过现场的人都有这个经验：实验室里接好的NTC，读数稳定到小数点后一位；装进变频柜，PLC模拟量通道上的温度值开始乱跳，幅度一两度，有时五六度。变频器一启动就跳，一停机就正常。

问题出在三个地方。

第一是EMI。变频器、伺服驱动器、交流接触器在开关瞬间产生宽频谱干扰，几十kHz到几十MHz都有。NTC引线就是一根天线，长度超过半米，拾到的噪声足以盖掉温度信号本身——NTC的灵敏度在25℃附近大约每摄氏度变化4%的阻值，对于10K的元件，1℃只对应约400Ω。干扰耦合到引线上的电压，折算成温度就是几度。

第二是共模干扰与地电位差。PLC柜、变频器柜、现场设备往往分散接地，两点之间地电位差可能达到几伏甚至更高。NTC是两端元件，如果采样电路是单端输入，这个地电位差会直接叠加到信号上。长距离引线还会形成地环路，工频与开关频率的电流在环路里流动，读数就带上周期性波动。

第三是环境本身。工业现场要求-20~70℃甚至更宽的温度范围，柜内局部因功率模块发热会更热；粉尘、油污、冷凝水、清洗剂喷淋都会侵蚀探头。消费级NTC在这样的条件下，漂移和失效是迟早的事。

还有一个容易被忽略的点：PLC模块自身的温度监控。CPU模块的环境温度、功率模块散热片温度、I/O模块柜内温度，这三个点才是判断柜体散热是否失效的直接依据。很多故障不是外部设备过热，而是柜内积热。监控点选错了，再准的传感器也白搭。

二、抗干扰方案设计：从探头到ADC的信号链

抗干扰不是加一个电容就能解决的事，它是一条链。下面按信号流向逐级说明，这套结构在变频柜、伺服柜里都验证过。

1. 探头与线缆

探头选环氧灌封或玻璃封装，前者耐湿耐油污，后者耐高温、响应快。线材按现场温度选耐温PVC或硅胶线，屏蔽层用铝箔加编织网复合结构。关键细节：屏蔽层只能单端接地，接PLC侧，探头端悬空。两端都接会形成屏蔽层环流，噪声反而更大，这是现场常见的错误接线。

2. RC低通滤波

在探头端串10kΩ电阻、对地并0.1μF电容，截止频率约160Hz，能压掉大部分开关噪声，又不会明显拖慢温度响应——NTC本身的热时间常数通常是秒级，160Hz的带宽绰绰有余。电阻要选金属膜、低温漂的，别用碳膜。

3. 差分采样

NTC与分压电阻组成分压网络，分压点送差分ADC的两个输入端，共模噪声在差分端相互抵消。单端输入在工业现场基本不可靠，这是设计红线。

4. 隔离

引线超过10米，或与变频器同柜、与大电流动力线同槽架时，加隔离放大器或隔离ADC，把地环路切断。隔离器件的共模抑制比通常在80dB以上，几伏的地电位差不再是问题。

5. 软件滤波

中值滤波取连续5点或7点的中间值，先剔除脉冲型野点；再加限幅滤波，相邻两次采样变化超过设定阈值（比如2℃）就判为无效，沿用上一有效值。两级组合对接触器吸合这类突发干扰特别有效，且不影响正常升温曲线的跟随。

6. 布线

NTC引线与动力线分开走线，平行段间距≥20cm，无法避免交叉时垂直交叉。这条规则不花钱，但很多柜内跳变就是它救回来的。

三、工业级 vs 消费级：八个维度对比

同样是10K、B值3950的NTC，价格差一倍，差别不在常温那一个点，而在边界条件。

算账要看全周期。工业级贵出来的那部分，通常还不到一次停机排查的人工成本。柜内温度监控这种长期在线、又不方便频繁校准的场合，直接上工业级。

四、选型参数与推荐

给出可直接抄进BOM的参数组合，适用于绝大多数PLC模块温度监控场景。

• R25：10KΩ 为主流，与分压电阻、ADC量程匹配好。长线传输或低功耗场合可选47K、100K、200K，引线电阻占比更小。
• B值：3435（宽温区线性较好）或3950（灵敏度高、常用）。高精度场合可用4250、4571，但需配套更细的分段拟合。
• 精度：±1% 起步；要求±0.5℃系统精度时，NTC取±1%，把误差预算留给分压电阻（0.1%）与ADC。
• 封装：环氧灌封（耐湿、耐油污、成本适中）或玻璃封装（耐高温、响应快、尺寸小）。
• 线材：耐温PVC（≤105℃）或硅胶线（≤200℃），配双绞屏蔽结构，长度按柜内走线定，别留冗余长线盘在柜里。
• 采样电路：NTC与分压电阻分压，分压电阻取R25等值（10K），12位或16位ADC，分压点前加RC低通。

精度预算提醒：PLC温度监控一般按±1℃设计，高精度场合±0.5℃。±1%的NTC在25℃附近约对应±0.25℃，剩余0.75℃要分给分压电阻容差、ADC量化与参考电压漂移。若直接用±5%的NTC，光元件本身就吃掉1℃以上，后面再怎么滤波都补不回来。
