智能马桶盖直接接触人体，座圈和水温的控温精度与安全要求远高于普通家电。智能马桶温度传感器选型不当，轻则温度不准、忽冷忽热，重则造成烫伤。本文梳理智能马桶的两大核心温控点，给出马桶盖NTC热敏电阻的选型参数、防水封装要求和双重过热保护设计，帮助工程师完成智能卫浴温控方案设计。
与普通加热设备不同，智能马桶盖的控温有三个硬约束：

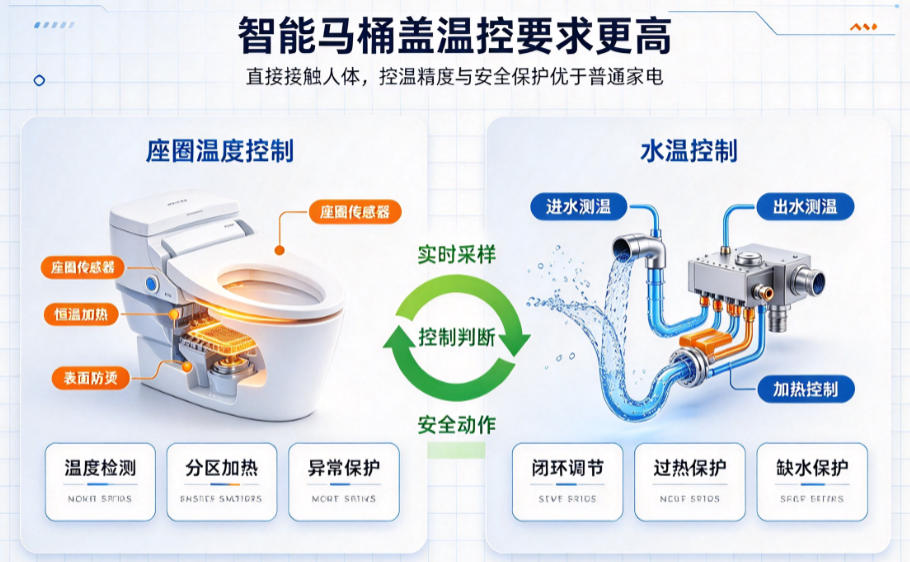

围绕这些约束，马桶盖主要有两个温控点：座圈加热温度和水温加热温度。
座圈测温回路：NTC热敏电阻贴装于座圈加热膜/加热丝旁 → 分压采样送入MCU → MCU按PID算法输出PWM → 驱动座圈加热丝，目标温度30~38℃可调。
水温测温回路：NTC置于即热式加热器出水口或储热水箱内 → 采样送入MCU → MCU控制加热管/可控硅 → 出水目标温度约35~40℃。
双重过热保护：软件PID控温（第一道）+ 硬件温控器/温度保险丝串联在加热回路（第二道），任一环节超过设定温度即自动断电。
座圈与水温虽然都选用NTC热敏电阻，但因响应速度和精度要求不同，参数略有差异，选型建议如下表：
| 选型参数 | 座圈测温 | 水温测温 |
|---|---|---|
| R25（25℃阻值） | 10KΩ | 10KΩ |
| B值（25/50℃） | 3435 / 3950 | 3435 / 3950 |
| 精度 | ±1% | ±2% |
| 工作温域 | −20~105℃ | −20~105℃ |
| 响应速度 | 一般即可 | τ≤3~5s（快速响应） |
| 封装形式 | 环氧树脂+PVC线材 | 环氧树脂+PVC线材 / 金属壳全密封 |
| 防水等级 | IP67以上 | IP67以上，部分需全密封（IP68） |
选型要点：两个测温点都优先选10KΩ、B值3435或3950的NTC；座圈精度要求更严（±1%），水温更看重响应速度（τ≤3~5s）。
| 安全项 | 要求 |
|---|---|
| 座圈温度上限 | ≤40℃，超过必须断电 |
| 水温上限 | ≤45℃，防止出水过烫 |
| 双重过热保护 | 软件温控 + 硬件温控器/温度保险丝 |
| 防水等级 | IP67以上，关键位置全密封 |
| 潮湿环境耐受 | 防阻值漂移、防进水短路 |
| 绝缘耐压 | 满足家电安规要求，加强绝缘 |
因为座圈和水直接接触人体，温控不能只依赖软件。加热回路中除软件PID控温外，还应串联硬件温控器或温度保险丝，一旦软件失控或传感器失效，硬件保护在超过设定温度时自动切断加热，形成软件加硬件的双重防线。
传感器长期处于潮湿、溅水环境，建议选用环氧树脂封装加PVC线材的组合，防水等级IP67以上；即热式出水口等长期浸水位置，可采用金属壳全密封封装，达到IP68。安装时做好整体灌封，进一步隔绝水汽。
即热式加热功率大，若响应太慢，出水温度可能瞬间超过目标值。水温传感器应选用热时间常数τ≤3~5s的快速响应型NTC，让MCU及时收回加热指令，避免出水过烫。
马桶温度传感器常见的故障有三种：长期潮湿导致阻值漂移、封装进水造成短路、以及座圈温度不准。选用高防水等级封装并做好灌封，是直接的预防手段。
Q1：马桶温度传感器防水吗？
智能马桶工作在潮湿甚至溅水环境，座圈和水温传感器一般要求防水等级达到IP67以上，常用环氧树脂封装加PVC线材的组合，可承受短时浸水。即热式加热器出水口等位置建议采用金属壳全密封封装，防水等级可达IP68。
Q2：智能马桶NTC热敏电阻精度要求多少？
座圈直接贴肤，为避免烫伤和保证舒适，建议精度±1%；水温控制精度要求稍宽松，一般±2%即可。两者通常都选用R25=10KΩ、B值3435或3950的NTC，工作温域−20~105℃。
Q3：智能马桶座圈温度控制在多少度比较合适？
座圈加热目标温度通常设计为30~38℃可调，上限不建议超过40℃，超过则触发硬件断电保护。即热式水温加热目标约35~40℃，高不超过45℃，防止出水过烫。
Q4：智能马桶温控为什么需要双重过热保护？
因为马桶盖直接接触人体，一旦软件失控或传感器失效，过高的座圈或水温会造成烫伤。因此加热回路中除软件PID控温外，还必须串联硬件温控器或温度保险丝，超过设定温度自动断电，形成软件加硬件的双重保护。
Q5：智能马桶温度传感器常见故障有哪些？
常见的是长期潮湿导致NTC阻值漂移、封装进水短路，以及座圈测温不准。选用防水等级IP67以上、环氧树脂加PVC线材封装的NTC，并做好灌封，可显著降低这类故障。
