摘要：新能源汽车直流充电枪在大电流充电工况下，端子接触电阻发热导致温度快速上升，若缺乏可靠的温度监测与过温保护，存在绝缘老化、端子烧蚀甚至起火风险。本文围绕充电枪NTC温度传感器选型，给出R25、B值、精度、响应速度等关键参数，并结合85℃/95℃/105℃三级保护阈值，提供一套可直接落地的选型方案。

一、充电枪温升问题为何不容忽视

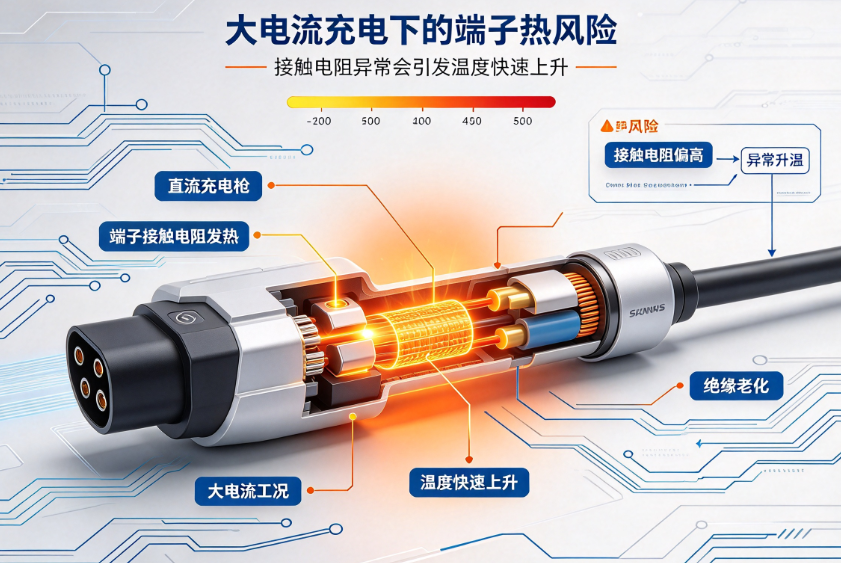

直流充电枪是充电桩与动力电池之间能量传输的"后一米"。国标GB/T 20234规定的额定电流涵盖16A、32A、63A，而大功率快充枪的持续电流甚至达到200A以上。如此大的电流流经端子时，接触电阻哪怕只有几毫欧，也会产生可观的焦耳热。

实际测试表明，在32A持续充电30分钟后，端子温度可从环境温度升至70℃以上；63A工况下端子温度更容易突破90℃。温度一旦失控，会引发三个连锁问题：一是端子镀层氧化加剧、接触电阻进一步增大，形成温升正反馈；二是枪线绝缘材料（通常耐温125℃）加速老化；三是极端情况下塑料壳体软化变形，导致插拔失效甚至短路。

正因如此，国标GB/T 18487.1明确要求充电枪具备温度监测功能，并在温度超限时触发报警、降功率或断电。NTC热敏电阻因其成本低、体积小、精度高，成为充电枪温度监测的主流方案。

二、NTC温度传感器选型方案

充电枪NTC选型需要同时兼顾测温精度、响应速度、长期可靠性三个维度。下表给出源林电子推荐的选型参数。

在监测点布置上，直流充电枪通常设置1-2个温度点。单点方案将NTC贴装在发热严重的DC+端子根部；双点方案则在DC+与DC-端子各布一个NTC，形成冗余监测。大功率快充枪因电流更大、发热更不均匀，建议采用双点方案。

三、过温保护策略：三级阈值如何设定

过温保护不能"一刀切"地断电，而应分级处理，兼顾安全与充电连续性。源林电子推荐的充电枪三级保护策略如下：

第一级——85℃报警：端子温度到达85℃时，充电桩向车端BMS发送温度告警信号，同时本地显示告警。此阶段不中断充电，但系统进入"关注状态"，准备后续动作。

第二级——95℃降功率：温度继续上升至95℃时，充电桩主动降低输出电流（例如从32A降至16A），通过减小发热量让温度回落。这一策略可避免频繁断电带来的用户体验问题。

第三级——105℃断电：温度达到105℃时立即切断输出，并锁存故障状态，需人工排查后方可恢复。105℃留出了相对绝缘耐温125℃的安全裕度，避免热失控。

需要强调的是，充电枪温度保护不能孤立运作，应与充电桩整桩的温度体系联动。整桩还需布置环境温度NTC（用于功率模块温度补偿）和功率模块温度NTC（监测IGBT或整流桥散热），三者共同构成充电桩的温度安全网。

四、常见问题FAQ

1. 充电枪需要几个温度监测点？ 充电枪通常需要1-2个温度监测点。常见做法是在DC+和DC-端子各布置一个NTC，或共用一个位于发热严重端子处的传感器。直流快充枪因电流更大，建议双点监测以保证冗余安全。 2. 充电枪温度传感器对响应速度有什么要求？ 充电枪NTC的热时间常数τ建议不大于15秒，以确保端子温度异常时系统能及时触发保护。响应过慢会导致过温保护滞后，存在烧蚀或起火风险。 3. 充电枪NTC选型时R25和B值怎么选？ R25常用10KΩ，便于与充电桩主控ADC采样电路匹配；B值推荐3950，在85℃-105℃工作区间线性度较好。精度建议选±1%，避免温度误判导致误报警或漏保护。 4. 充电桩除了充电枪还需要监测哪些温度？ 充电桩整桩还需要监测环境温度（用于功率模块温度补偿）和功率模块温度（IGBT或整流桥散热监测）。充电枪端子温度、环境温度、模块温度三者共同构成充电桩的温度安全体系。
