核心摘要：储能系统动辄上万个电芯，温度监控是安全运行的生命线。NTC传感器如何布局、采样点数量多少、采用集中式还是分布式架构，直接影响系统安全性和成本。本文从储能BMS温度监控的痛点出发，详解传感器布局原则、架构选型、采样点设计和异常处理机制。
储能系统与动力电池不同，电池数量多、容量大、运行时间长，温度监控面临独特挑战：

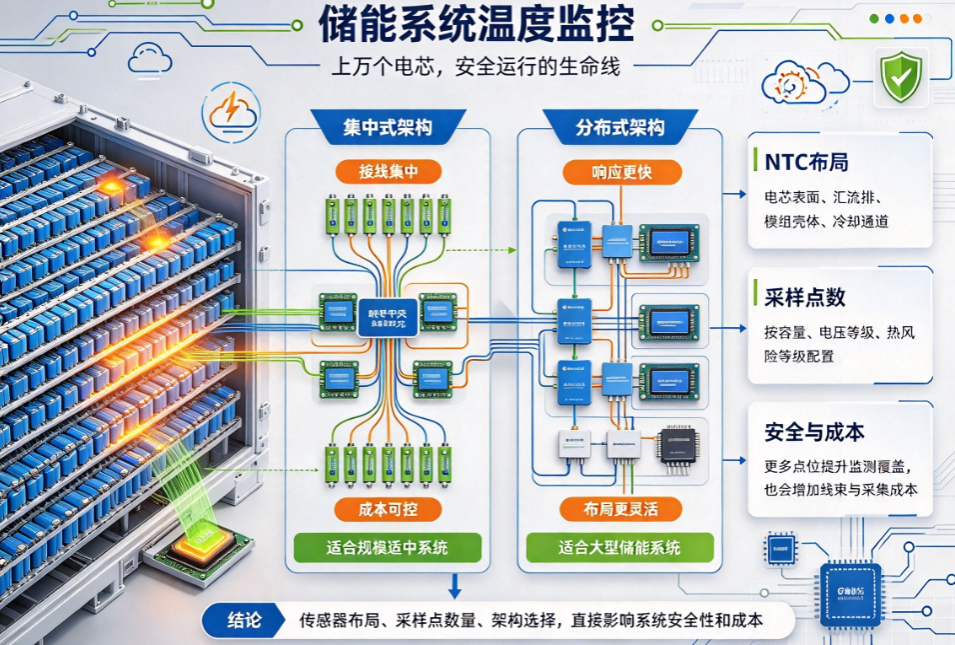

| 对比维度 | 集中式采样 | 分布式采样 |
|---|---|---|
| 架构 | 所有NTC信号接入中央BMS主控 | 每个模组BMU本地采集，通过总线传输 |
| 布线 | 大量信号线，布线复杂 | 布线少，模组间只需通信线 |
| 抗干扰 | 弱（长距离模拟信号） | 强（本地AD采样+数字传输） |
| 扩展性 | 差，主控通道有限 | 好，可任意增加模组 |
| 成本 | 低 | 较高（每个BMU有成本） |
| 适用场景 | 小型储能（<100kWh） | 大中型储能（>500kWh） |
大型工商业储能和电站级储能几乎都采用分布式架构，每个电池簇配一个BMU（电池管理单元），通过菊花链或CAN总线与BMS主控通信。NTC温度传感器直接接入BMU，模拟信号传输距离短，抗干扰性好。
电池模组的温度分布是不均匀的：中间电芯温度高于两端，电流进出端温度高于其他位置。NTC传感器应优先布置在热的位置，而不是均匀分布。
每个NTC的"有效监测范围"约为周围3~5个电芯。要确保任何位置的电芯温度异常都能被及时发现，采样点间距不宜过大。
储能系统温度监测至少覆盖三个层面：
| 系统规模 | 电池配置 | 温度采样点 | NTC规格推荐 |
|---|---|---|---|
| 户用储能（5~10kWh） | 1~2个模组 | 4~8个 | 10K/B3950 ±1% 漆包线 |
| 工商业储能（50~200kWh） | 5~20个模组 | 20~80个 | 10K/B3950 ±1% PVC线 |
| 储能柜（1MWh） | 100~200个模组 | 200~400个 | 10K/B3950 ±1% 金属探头 |
| 储能电站（100MWh+） | 上万个模组 | 数万个 | 10K/B3950 ±1% 定制 |
| 等级 | 温度阈值（参考） | 处理措施 |
|---|---|---|
| 预警级 | >50℃（磷酸铁锂） | 启动冷却、限制充放电功率 |
| 报警级 | >55℃ | 强制降功率、通知运维人员 |
| 保护级 | >60℃ | 切断高压、启动消防系统 |
注意：以上阈值为通用参考值，具体需根据电池厂家规格书和GB/T 36276等标准确定。
