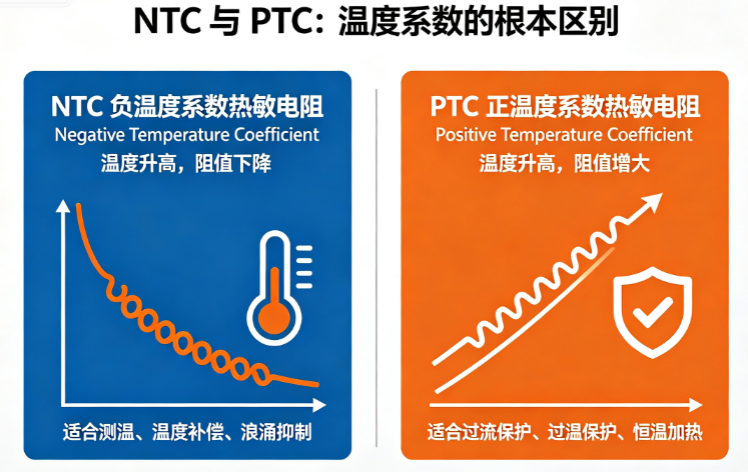

核心摘要：在温度测量应用中，NTC热敏电阻是绝大多数场景的首选，因为其R-T曲线连续平滑、测温精度高、成本低。PTC热敏电阻由于在居里点附近阻值突变，非线性严重，不适合连续精确测温，但其"开关特性"使其在过流保护领域不可替代。本文提供6个关键判断标准，帮助您在不同场景下快速做出正确选择。
一、6个关键判断标准
- 测量目的：需要获取具体温度值→选NTC；需要温度超限保护（开关动作）→PTC可胜任
- 精度要求：±0.3~±1℃→选NTC；±2℃以上或仅判断超温→PTC可用
- 测温范围：宽温域（-40~150℃）连续测温→NTC；窄温域定点监测→PTC可用
- 响应速度：NTC热敏电阻时间常数0.5~5秒，比PTC响应更快（PTC热容量大）
- 电路复杂度：NTC需配合分压电路和ADC，需软件查表换算；PTC可直接驱动继电器或MOSFET
- 成本预算：NTC单价0.05~0.5元，测温方案总成本低于2元/通道；PTC保护方案0.1~1元/通道
二、场景-选型决策表
| 应用场景 |
推荐选择 |
推荐规格 |
选择理由 |
| BMS电池测温 |
NTC |
10K/B3950±1% |
精度±0.5℃，成本低，体积小 |
| 家电温控 |
NTC |
10K/B3435±3% |
标准配置，成本优 |
| 汽车电子 |
NTC |
100K/B3950±2% |
宽温域覆盖-40~125℃ |
| 工业过程控制 |
NTC |
10K/B3950±1% |
精度高，稳定性好 |
| USB/接口过流保护 |
PPTC |
Ih=0.5~3A |
自恢复，免维护 |
| 电机过载保护 |
PTC |
居里点60~80℃ |
直接切断电路，响应快 |
| 恒温加热器 |
PTC发热体 |
居里点220~250℃ |
自限温，无需温控电路 |
三、NTC测温方案设计要点
选定NTC后，测温电路设计需注意以下三点：
- 分压电阻匹配：Rs取等于R25的值（如10kΩ NTC配10kΩ电阻），25℃时分压点为VCC/2，ADC动态范围大化
- 自热效应控制：确保工作功率 ≤ 耗散系数/10。例如耗散系数5mW/℃的NTC，工作功率不超过0.5mW，否则测温偏高
- 软件查表/公式：使用Steinhart-Hart方程或B值公式将阻值转换为温度值，B值精度直接影响高温段精度
工程师速判法：问自己一个问题——"我需要知道具体多少度，还是只需要知道有没有超温？"需要具体温度值→NTC；只需超温报警/保护→PTC。
四、常见问题FAQ
Q1：NTC测温精度是多少？
NTC热敏电阻在25℃附近的测温精度可达±0.3℃（R25精度±1%时），在-40~150℃全温区内精度约为±0.5~±1℃。精度取决于R25精度和B值精度两个因素，高精度应用建议选±1%/±1%规格。
Q2：PTC为什么不用于连续测温？
PTC在居里温度以下阻值较低且变化平缓，在居里点附近阻值突变几个数量级，这种强非线性导致其测温范围极窄且精度差。NTC的R-T曲线在整个工作温区内连续平滑，更适合连续精确测温。
Q3：BMS电池测温用NTC还是PTC？
BMS电池测温首选NTC热敏电阻。常用规格为10K/B3950±1%或100K/B3950±1%，测温精度±0.5℃，成本低于1元/通道，完全满足电池组温度监测需求。PTC不适用于BMS测温场景。
Q4：什么场景下PTC比NTC更合适？
当需求是过流保护而非测温时，PTC（尤其是PPTC自恢复保险丝）更合适。例如USB端口保护、电机过载保护、电池组过流保护等场景。PTC利用阻值突增特性自动限制故障电流，故障排除后自动恢复，无需人工更换。
