雷雨天气频发时，雷电感应浪涌会沿着市电电源线、通信信号线、网线等线路侵入电子设备，轻则电路板击穿烧毁、设备停机宕机，重则引发线路短路、火灾安全隐患。在整机EMC防雷浪涌设计中，压敏电阻是基础、核心的防雷保护元器件，堪称电子产品电路安全的隐形护盾。

很多工程师和采购只知道压敏电阻用来防雷，却不懂其工作原理、选型逻辑与老化隐患，容易出现选型偏小、电路搭配不合理、后期失效无防护等问题。

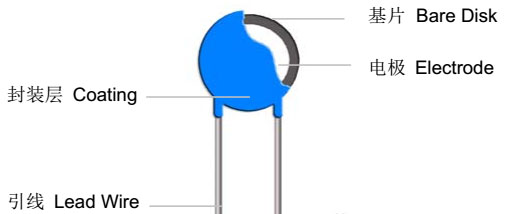

压敏电阻MOV：金属氧化物压敏电阻，非线性电压敏感元器件，阻值随两端电压变化而动态改变；雷击浪涌：雷电感应产生的瞬时高压大脉冲电压，可达数千至数万伏；钳位电压：保护器件动作后，将后端电路电压限制在安全范围内的高电压值；通流容量：压敏电阻可单次承受的浪涌冲击电流，常用规格10kA、20kA。

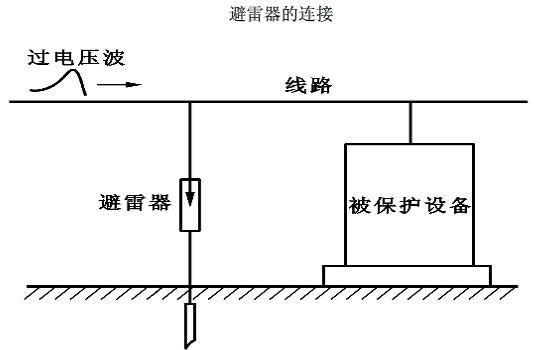

压敏电阻防雷击的核心工作原理十分清晰：设备正常额定工作电压下，压敏电阻呈现高阻绝缘状态，几乎无电流通过，不影响电路正常运行；当雷击浪涌高压瞬间侵入电路，超过压敏电阻阈值电压时，其阻值会瞬间骤降至几欧姆甚至毫欧级，快速把雷击高压能量泄放到大地，同时将后端电路电压钳位在安全阈值内，隔绝高压浪涌冲击，保护后级芯片、电源、主控电路不被击穿损坏。

在实际电路设计中，压敏电阻不能单独做高阶防雷，需搭配气体放电管、热熔断体、TVS二极管组成多级防雷防护电路。常见开关电源输入端采用三级防雷架构：气体放电管负责一级泄放大能量浪涌，压敏电阻吸收大部分残余浪涌能量，纳秒级超快响应，远超传统保险丝响应速度；末级搭配TVS二极管做精细电压钳位，实现高低压全层级防护。

针对户外监控、通信基站、光伏设备、户外工控等高雷击风险场景，必须选用大通流、低钳位电压、大直径规格压敏电阻（7D、14D、20D等规格），且预留30%以上耐量余量，严格遵循IEC 61000-4-5雷击浪涌测试标准，结合项目所在地年雷暴日数精准选型。

需要重点注意：压敏电阻存在老化衰减特性，长期多次承受雷击冲击后，会出现漏电流变大、钳位电压漂移、性能衰减等问题，彻底丧失防雷能力。优质工业级压敏电阻会内置热脱离机构，当器件过热异常时，热敏保险丝自动熔断，同步输出指示灯告警、遥信触点信号，提醒设备维护更换，避免带故障运行。

源林电子全系列压敏电阻均通过UL、VDE、CQC国际安规认证，支持常规标准品及异形引脚、防潮涂层定制工艺，可提供防雷电路选型、EMC浪涌测试整改、多级防护方案设计一站式服务，覆盖消费电子板级防护、工业设备系统防雷全场景需求。
