电源适配器应用什么电阻?
2021.09.23
      电源适配器,是大众目前广泛使用的电器设备,使用时就能从交流电源上(AC-200ⓐ50HzorAC-110Vⓐ60Hz)获取其他电器工作中所需要的电能量。电源适配器的本质上是1个开关电源系統(AC→DC转换器)。

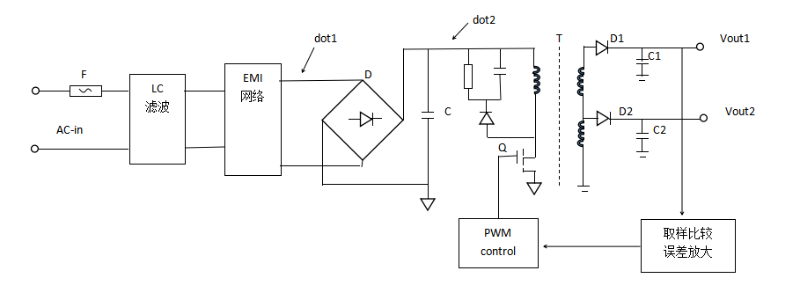

如图,为1个完整的开关电源原理图。

       因为电路中不可避免的暂态现象,每一次开、关机或电网负载产生变化时,都会在AC输入端引起剧烈波动的瞬时电流,因为能量的聚集和快速的释放及持续的传递转换,会在电路中的dot1和dot2等各部传递这一个浪涌,这样的瞬时电流通常情况下数量级都能够达到一整个电源适配器稳态工作中下电流的几倍~几十倍,它的出现会常常导致电路中保险丝、整流桥、滤波电容,调整管及高频变送器的损坏。一般来说,电源适配器的有效输出功率愈大,滤波电容C的数值愈大,产生的浪涌电路的强度就越大,瞬时电流的持续时间也会愈长久,对电路中元器件的冲击损伤也会比较大。


      理论计分析和长期的试验证明,在这样的AC→DC电路初始设计和热效应分析时,在电路的dot1或dot2处,选装1只参数合适的功率型NTC热敏电阻,可能大幅度降低瞬时电流对电路中主要元器件的冲击伤害,有效保护和延长器件的使用寿命,从增强一整个电源适配器的使用寿命。


  选装功率型NTC热敏电阻的基本原则是:


(1)功率型NTC热敏电阻的稳态工作中电流需要>dot1,dot2处的比较大稳态工作中电流。


(2)在电源适配器中瞬时电流的产生是因为滤波电容器充电导致的,因此 功率型NTC热敏电阻能够承担的比较大冲击能量应低于电路中滤波电容器的充电能量,即功率型NTC热敏电阻所相对应的比较大电容量应大于电源适配器电路中滤波电容器的电容量。


(3)在符合以上(1)、(2)条件下,挑选R25值比较大的功率型NTC热敏电阻阻值,有助于吸收比较大的瞬时电流。


(4)功率型NTC热敏电阻的负温度特点自然会将瞬时电流的电能量转化成焦尔热能,故功率型NTC热敏电阻工作中会快速发热,因此,在PCB板器件布局时,尽量要远离其他元器件,防范功率型NTC热敏电阻发热对其他元器件的热影响,并且采取有效散热措施(如:增加功率型NTC热敏电阻元器件针脚的焊盘和覆铜线的散热范围)。


(5)挑选B值比较大,比较大稳态电流下残余电阻小的功率型NTC热敏电阻有助于减少功耗、降低功率型NTC热敏电阻的发热量、增强电源适配器的转换效率,与此同时能够 增强电源适配器的使用寿命,这一点通常被用户所忽略。
