在同時采用保险丝及压敏电阻的情况下，压敏电阻放保险丝前边还是后边呢？
我查阅了网上的一些资料，有的说先保险丝，然后再是压敏电阻。
理由如下：压敏电阻工作时，通过烧毁保险丝，把系统的电给断掉。
但是我遇到的电路很多就是把压敏电阻用在保险丝之前

我估测他们这种设计的根本原因是，压敏只是防止雷击这类的，这种，雷击完了，保险丝还是好的，可以正常工作。

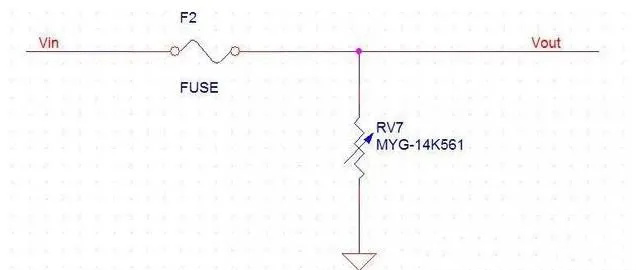

如上图，这是保险丝在压敏电阻之前，当有高电压（比如雷击）从Vin过来时，瞧瞧会是什么结果，应该是压敏电阻毁坏，保险丝也断掉。分析根本原因：Vin有高电压时，压敏电阻RV7短路，这时电流经过保险丝立即跟地短路了，定会产生非常大的电流。保险丝绝对断掉。因此 ，保险丝跟压敏电阻是同時坏掉

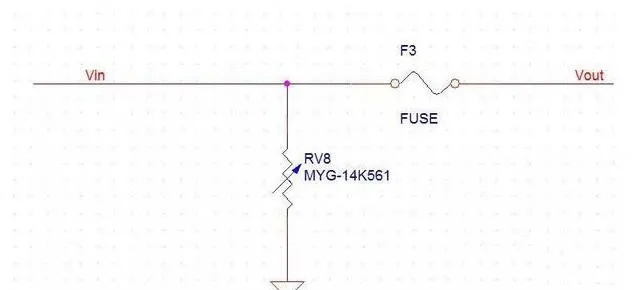

下边看保险丝接压敏电阻后边的情况，如下图

这个就要分两种情况
第一种情况是Vin有高电压（比如雷击）过来时，这时压敏电阻RV8短路，保险丝F3这里没有大电流经过，因此 保险丝不会断。后边的电路也不会毁坏，这时是压敏电阻毁坏，保险丝没有问题。

第二类情况是Vin有电网瞬间波动大电流过来，但电压是没变。这时压敏电阻RV8没有毁坏，照样工作。但保险丝F3因有大电流经过，保险丝立即就熔断了。后边的电路得以保护。这时的情况就是压敏电阻没事，保险丝断了。
